Hochpräzisions‑Scan-System für maximale Telezentrie
Der pivotSCAN ist ein innovatives Scan-System für anspruchsvolle Laseranwendungen, bei denen höchste Präzision und perfekte Telezentrie im gesamten Scan‑Feld gefordert sind.
Herkömmliche Zwei-Spiegel-Systeme sind zwar effektiv, haben jedoch Schwierigkeiten, die Rechtwinkligkeit des Strahls über große Scanfelder hinweg aufrechtzuerhalten. Diese Einschränkung, die als Nicht-Telezentrizität bezeichnet wird, führt zu Winkelabweichungen, die die Präzision beeinträchtigen können, insbesondere bei hochauflösenden oder tiefenempfindlichen Anwendungen.
Zum Beispiel kann bei der Glasbearbeitung der Glasbearbeitung kann die Brechung an der Glasoberfläche zu erheblichen Aberrationen führen, die hauptsächlich aus Astigmatismus bestehen und bei senkrechtem Einfall vermieden werden.
Der pivotSCAN eröffnet damit neue Möglichkeiten in der Mikromaterialbearbeitung, Display‑Produktion und bei der Herstellung von Through Glass Vias (TGV).
Glasschneiden
Glass cutting WOP 500x330
| Mikrogebohrter Glaswafer
Micro drilled glass wafer WOP 500x330
| |
(Fotos: Workshop of Photonics, Lithuania) | ||
Mehr Präzision durch Telezentrie – der pivotSCAN setzt neue Maßstäbe
Perfekte Telezentrie für konstant höchste Bearbeitungsqualität

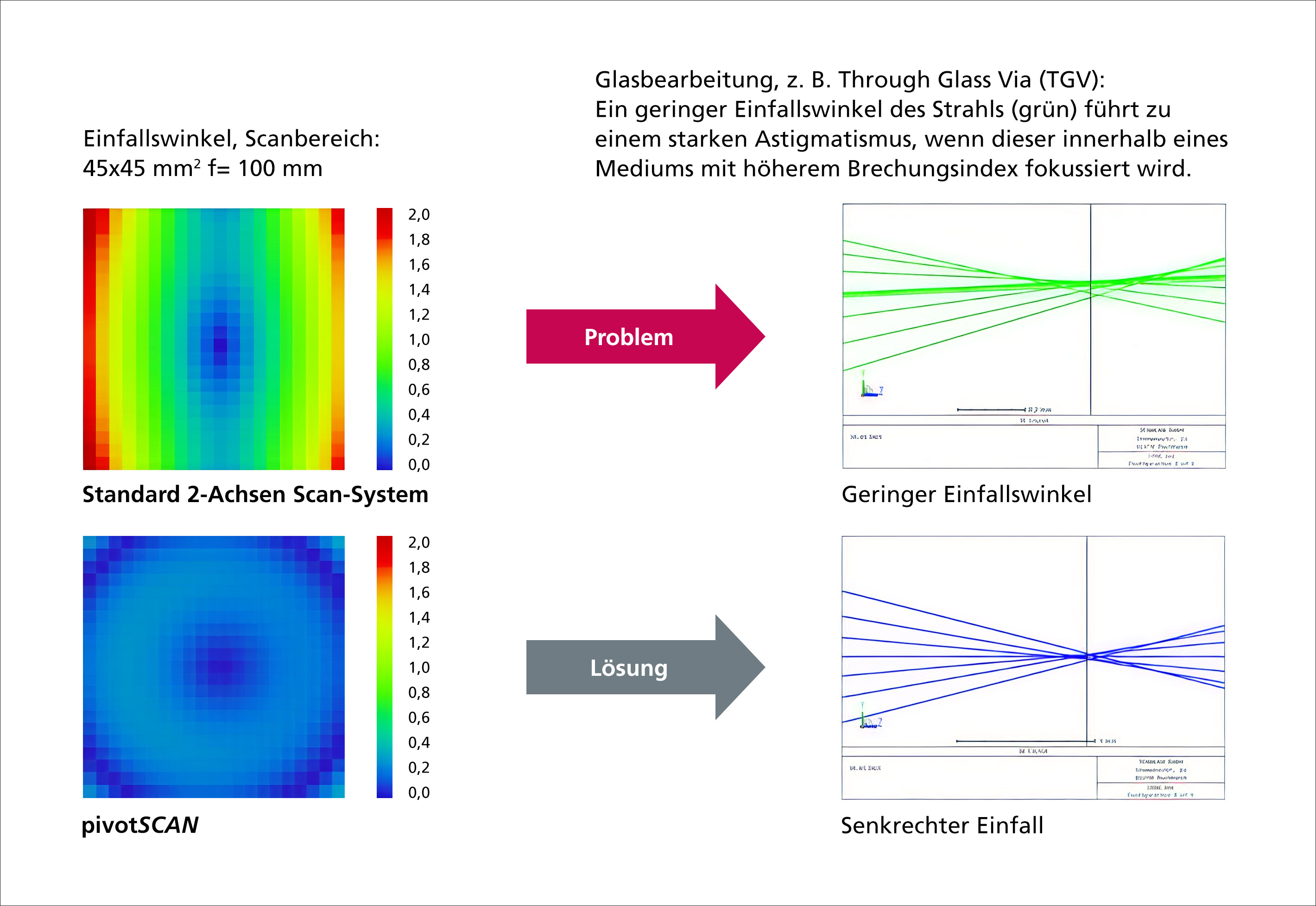

Werden klassische Scan-Systeme mit zwei Spiegeln mit einem telezentrischen Objektiv verwendet, dann kommt es dennoch zu einer Winkelabweichung, insbesondere in den äußeren Winkelbereichen, die zu einem AOI von ca. 2° führen kann.
Wenn ein stark fokussierter Laserstrahl mit hoher numerischer Apertur (NA) unter einem schrägen Winkel in eine Grenze zwischen zwei Medien mit unterschiedlichen Brechungsindizes eintritt – beispielsweise von Luft (niedriger Index) in Glas oder Polymer (hoher Index) –, kommt es zu einer Form der Aberration, die als Astigmatismus bezeichnet wird.
Der pivotSCAN ist ein optisches System mit drei Spiegeln. Die Spiegel sind so angeordnet, dass der letzte Spiegel als Ursprung der Strahlablenkung fungiert. In Kombination mit einem telezentrischen Objektiv eliminiert diese Konfiguration Parallaxenfehler und Winkelabweichungen und stellt sicher, dass der Strahl über das gesamte Scanfeld senkrecht zur Arbeitsfläche bleibt.
Dank der exakten Orthogonalität des Laserstrahls bleibt der Fokuspunkt über das gesamte Scanfeld hinweg konstant präzise. Diese Stabilität garantiert eine gleichbleibende Prozessqualität an jeder Position – ohne Abweichungen durch veränderte Strahlwinkel oder Positionswechsel.
pivotSCAN telecentric illustration DE
|
Intelligente Steuerung mit SCANmotionControl
Die SCANmotionControl-Software ermöglicht die komfortable Ansteuerung des pivotSCAN und gewährleistet die Strahlführung über den Pivotpunkt. Sie erhöht zudem die Freiheitsgrade bei der Steuerung von Laserprozessen und garantiert eine exakte Synchronisation der Laserparameter und der Bewegungsbahnen des Scankopfs. Die Steuerungssoftware berechnet optimale Bewegungsbahnen auf der Grundlage vordefinierter Bearbeitungsmuster und Prozessparameter unter Berücksichtigung der physikalischen Grenzen des Scankopfs. Die Software berechnet dann die ideale Kombination aus Scangeschwindigkeit und Laserleistung, um eine gleichmäßige Energiezufuhr über das gesamte Werkstück zu erreichen.
3D XL SCAN ermöglicht die nahtlose Integration in komplexe Setups, die pivotSCAN mit excelliSHIFT als z-Achse kombinieren.
pivotSCAN Produktstatus: Demonstrator
